產品簡介

　　P74JA壓差控制器組合了兩個具有高靈敏度的壓力元件，二者一 旦改變，即引起開關機構動作來控制設備諸如馬達驅動閥門。開關 機構提供SPDT非快速作用(浮動)動作，因此共用的可移動觸點，會 接觸二個固定觸點之一,或者停留在二者之間(無接觸)。

規格

　　單刀雙閘,全封閉的Penn制開關。

　　1/4"喇叭壓力漲管接于觸感元件上令現場安裝簡易。

　　直讀式標尺可迅速確定設定點。

　　不需移動外置使能改變壓差設定。

應用

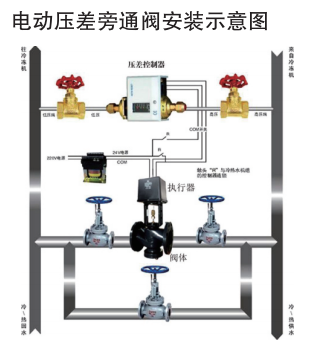

　　P74JA壓差控制器通常應用于水系統,用以控制供水管一回水管間 之壓差，控制器SPDT浮動動作接通觸點后，令馬達駆動器操作閥門。一種典 型的應用是，把閥門安裝在系統是泵附件的旁通管路中當系統壓差增大而 超過控制器設定值時，閥門則進而開大，更多的水率轉向流經旁通閥,從而使 系統壓差減少。壓差的減少導致閥門開始關小以及系統壓差的増加。

　　P74JA亦適用子其它氣體或液體樣子差的應用。

　　所有P74系列控制器設計僅作為運行控制使用。

　　所有操作失控，會導致人員傷害或者財產損失的可能,安裝者有責任 增加設施(安全，限制控制)，加以保護，或增設系統(報警，監控)，在失控時 發出報警。

裝置安裝

　　把控制器安裝于平面表面或控制屏上的任何位置。利用箱子背而的 孔洞用兩個螺絲或螺栓上紫，或用NO271-51通用安裝支架作安裝之用控制

　　器應安裝得使波紋管的接頭高于所用設備的液位之上。這可減少外界毛病積積聚在波紋管內的可能性。

一般說明

　　確認控制器并非安裝子會領電器規格過重的儀器上。對子控制器的最大電氣規格及其觸點動作見控制器外売內側所 附標簽。

　　在聯接壓力控制器前，應先把所有管路弄清潔和排氣。

　　避免急劇彎曲或折扭連接銅管。

　　預留長一點的連接銅管把那部分卷曲并穩妥地安裝以避免震動讓連接銅管有松余，以避免太緊時會出現“琴弦” 振，而導致連接銅管的折斷。防止連接銅管與周圍表面的摩擦或撞擊，以避免損壞連接銅管。
