ZYC-16Q自力式可調壓差控制閥

瀏覽量:

1000

ZYC-16Q自力式可調壓差控制閥

ZYC型自力式壓差控制閥(亦稱壓差控制器)，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。自力式壓差控制閥特別適用于分戶計量或自動控制系統中。 ZYC型自力式壓差控制閥(亦稱壓差控制器)，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

ZYC-16Q型

數量

庫存:

所屬分類

返回列表



產品描述

參數

產品概述

　　自力式壓差控制閥特別適用于分戶計量或自動控制系統中。

產品特點

　　該閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱(空調)水系統中，恒定被控系統的壓差，并有以下的特點:

　　1、恒定被控系統壓差;

　　2、支持被控系統內部自主調節;排除外網壓差波動對被控系統的影響;3、采用先進技術膜片，理論誤差為零，且可承受0.8MPa的壓差;4、采用先進的無級調壓結構，控制壓差可調比可達25: 1;

　　5、當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的

　　方法:

　　 a、調節控制壓差的大小;

b、調節被控系統阻力的大小;

　　6、具備消除堵塞的功能﹐當控制壓差最大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下清除干凈，方法是將導壓管端的球閥關閉3一5分鐘。

　　7、控制壓差精度士5;

自力式壓差控制閥的工作原理

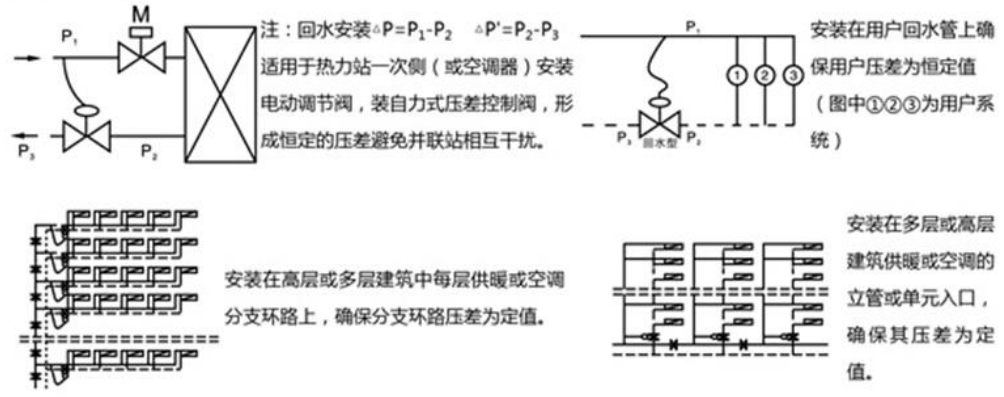

　　壓差控制閥一般安裝在用戶入口回水管上，閥下導壓管與入口處供水管相接，P1為供水壓力，P2為閥內回水壓力，P3為閥外回水壓力。

　　設閥內系統壓差△Pi(△Pi=P1-P2)為閥門壓差設定值時，閥門下膜室壓力P1與P2加上彈簧被壓縮變形產生的推力相平衡，從而確定了流體流過閥門的流通截面積A和流量系數。當流量改變時，上述力的平衡使閥門的流通截面積A和流量系數發生變化，但△Pi保持不變。

　　當流體性質、管徑、流量阻力系數確定后，單管阻力計算公式可近似寫為:

　　P=Kqm2

　　式中:AP-——-管路總阻力;

　 K————-管路阻抗;

　 qm————-流量。

　　由上式可知管路阻力與質量流量的二次方及管路阻抗成正比。當流量變化時使上膜室壓力P2變化導致閥芯上下移動，使A及相應的流量系數均改變來調整閥內系統總阻力的變化，使△Pi基本保持不變。

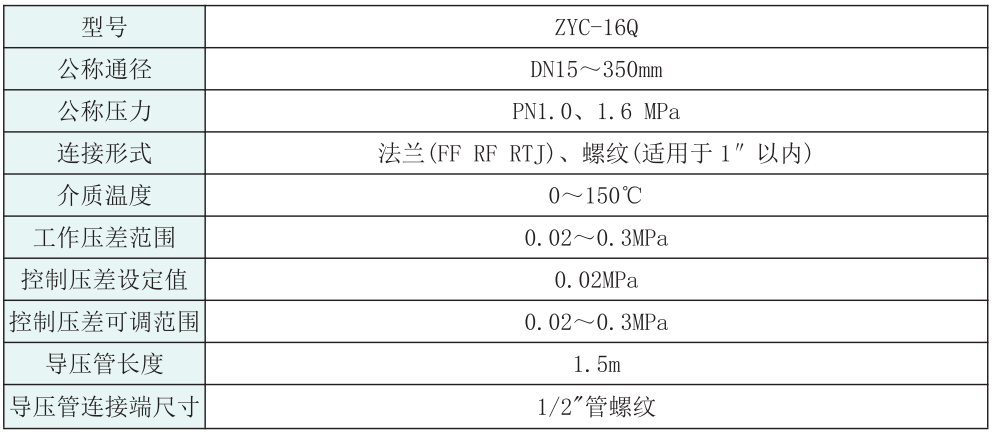

壓差控制閥技術參數表

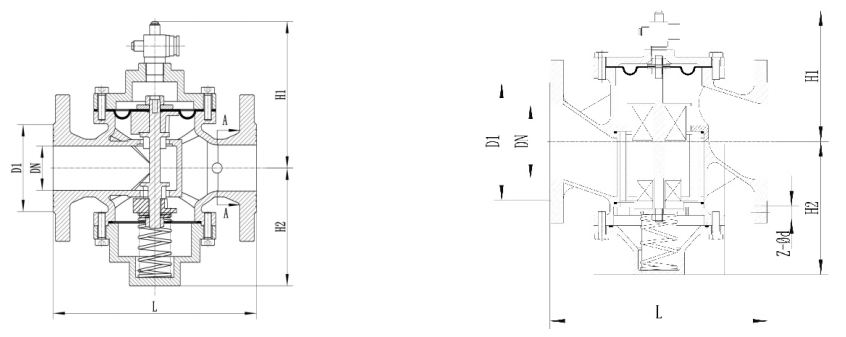

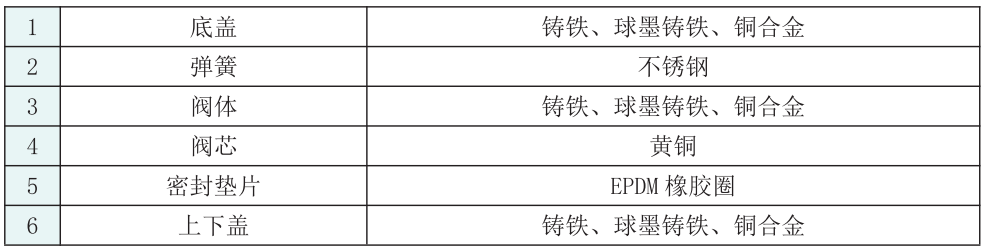

主要零件材料及結構圖

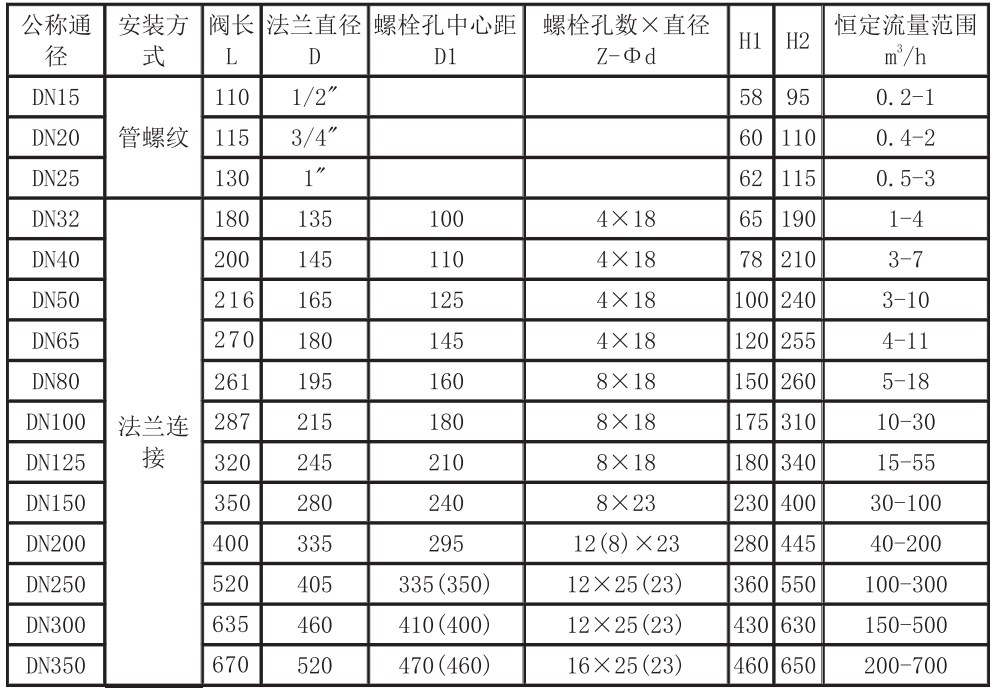

主要外形及連接尺寸

安裝調試

　　1、介質流動方向應與閥體箭頭方向一致;

　　2、壓差控制閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2"球閥，以便啟動消除堵塞功能;

　　3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能;

　　4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差;

　　5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3—5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物;

　　6、控制壓差調節方法:逆時針方向調節調壓閥桿，觀察壓差前壓力表降低0.01MPa時，控制壓差即由設定的0.02MPa增大到0.03MPa，以此類推;

　　7、該閥的工作壓差為0.02-0.03MPa，如安裝后發現其工作壓差大于0.3MPa時應在供水管上安裝手動調節閥，降低熱力入口裝置處的供、回水管壓差，否則，壓差閥可能只在小開度下長期工作，會產生噪音，還會大大降低該閥的使用壽命。

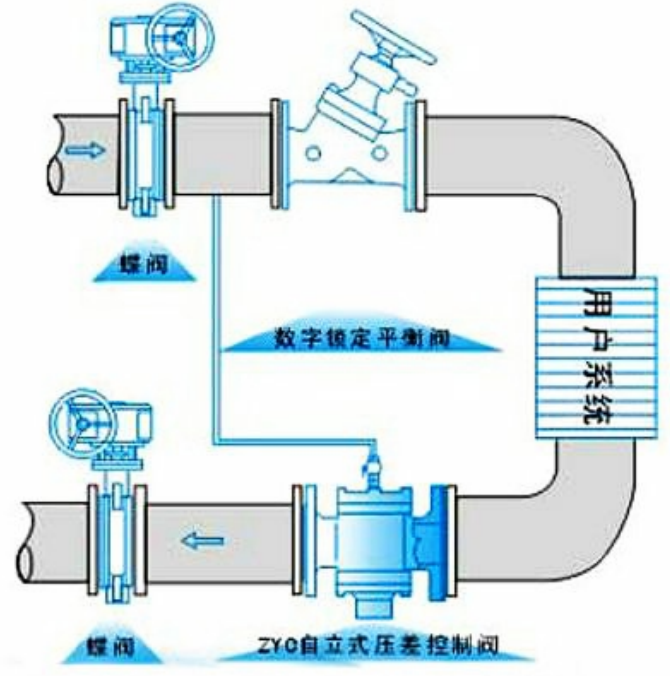

自力式差壓調節閥安裝調試圖
