DRVZ靜音式止回閥

此靜音式止回閥主要由閥體、閥震、導流體、彈簧等組成。閥體材質為灰鑄鐵(HT250)，閥瓣、導流體為銅合金(H62)。其工作原理如下: 在沒有介質流過閥體時,閥瓣在彈簧彈力的作用下，總處于關閉狀態。閥瓣的開啟和關閉及開啟度的大小主要決定于閥門進口端與出口端之間的壓力差。

類別:

水系統閥門

電話:

郵箱:

詳情介紹

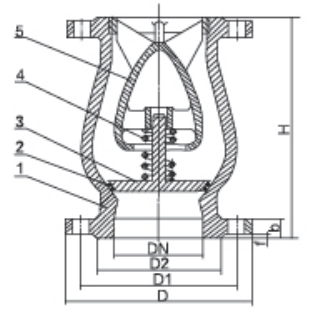

—、結構圖

二、工作原理

　　此靜音式止回閥主要由閥體、閥震、導流體、彈簧等組成。閥體材質為灰鑄鐵(HT250)，閥瓣、導流體為銅合金(H62)。其工作原理如下:

　　在沒有介質流過閥體時,閥瓣在彈簧彈力的作用下，總處于關閉狀態。閥瓣的開啟和關閉及開啟度的大小主要決定于閥門進口端與出口端之間的壓力差。

　　如果進口端的壓力大于出口端壓力與彈簧彈力的總和時，閥震開啟。只要有壓力差存在，閥瓣則一直處于開啟狀態，同進壓力差的大小也決定了閥瓣開啟度的大小。如果出口端壓力與彈簧彈力的總和大于進口端壓務時，閥瓣則關閉且一直處于關閉狀態。由于閥瓣的開啟和關閉是處于一個動態的力平衡系統中。不管進口端的介質壓力變化如何，此閥動行平穩,且無噪音、安全故障少。

三、用途和性能特點

　　該靜音式止回閥主要適用于供水、排水系統、消防管道系統，農業灌溉系統等。此閥安裝于水泵出口處，以防止介質倒流而產生破壞性水能。保護水泵和管道其它設備。其閥的主要性能特點如下:

　　閥體內部水流通路采用流線型設計，水頭損失少;

　　閥瓣關閉行程短，能實現閥門的快速關閉，且運行平衡、無震動、無噪音、安全、極少有故障;

　　結構合理、密封性能好;耐磨損。使用壽命長;

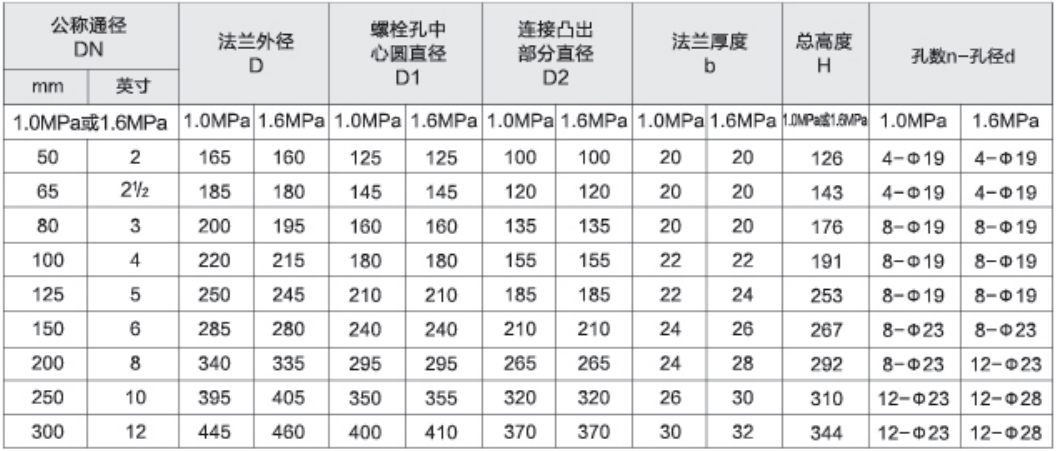

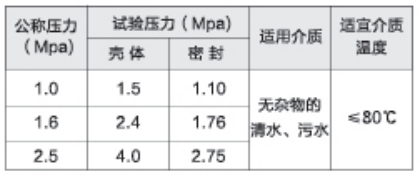

四、主要技術參數
